Запчасти АГРО ТВЗПО

 :::::


Запасные части для печей хлебопекарных ротационных РОТОР-АГРО с газовым и жидкотопливным обогревом 202, 302

Общий вид печи Основные блоки Устройство камеры
Общий вид печи Основные блоки Устройство камеры
Устройство парогенератора Привод вращения Привод
Устройство парогенератора Привод вращения Привод
Вытяжная вентиляция Дверь Установка двери
Вытяжная вентиляция Дверь Установка двери

Перечень расходных материалов, электрических и электронных компонентов управления
Концевой выключатель двери. Подшипник вращения тележки. Уплотнение порога  (П11-08.00.009) Ротор-Агро. Уплотнение силиконовое 20х18. Уплотнение № 4 Ротор-Агро. Клапан электромагнитный  подачи воды, присоединение G1/2, питание 230В
Концевой выключатель двери.
Подшипник вращения тележки.

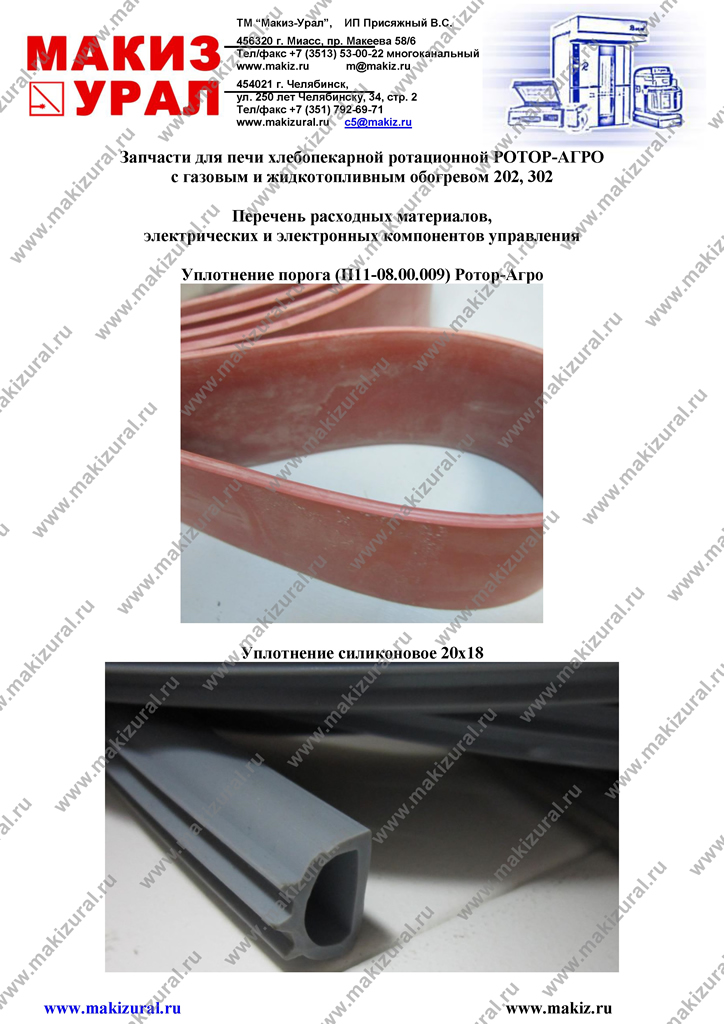

Уплотнение порога (П11-08.00.009) Ротор-Агро.
Уплотнение силиконовое 20х18.

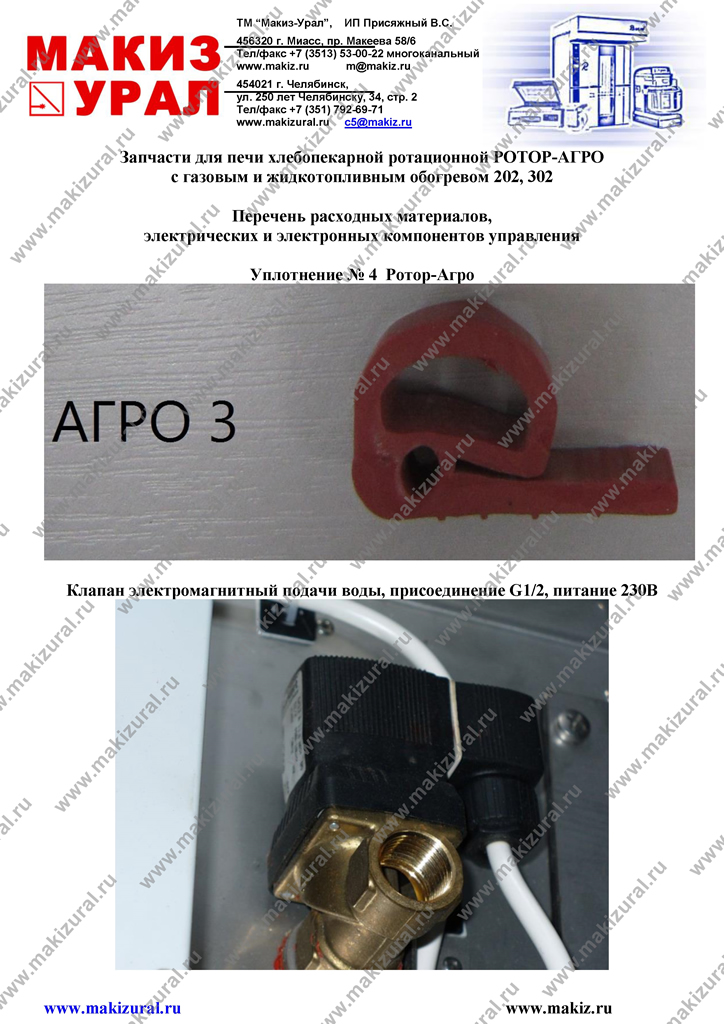

Уплотнение № 4  Ротор-Агро.
Клапан электромагнитный подачи воды, присоединение G1/2, питание 230В.

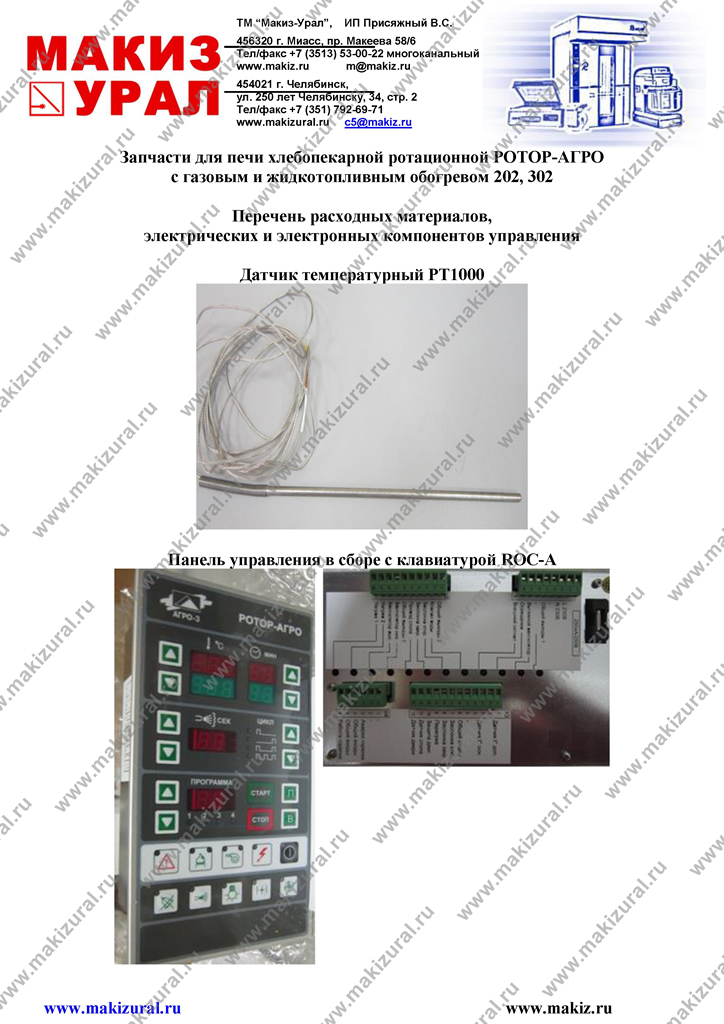

Датчик температурный РТ1000. Панель управления в сборе с  клавиатурой ROC-A. Фронтальная клавиатура (без  электронных компонентов) для панели управления ROC-A. Панель управления в сборе с  клавиатурой ROC-VG Панель управления в сборе с  клавиатурой S-ROC
Датчик температурный РТ1000.
Панель управления в сборе с клавиатурой ROC-A.

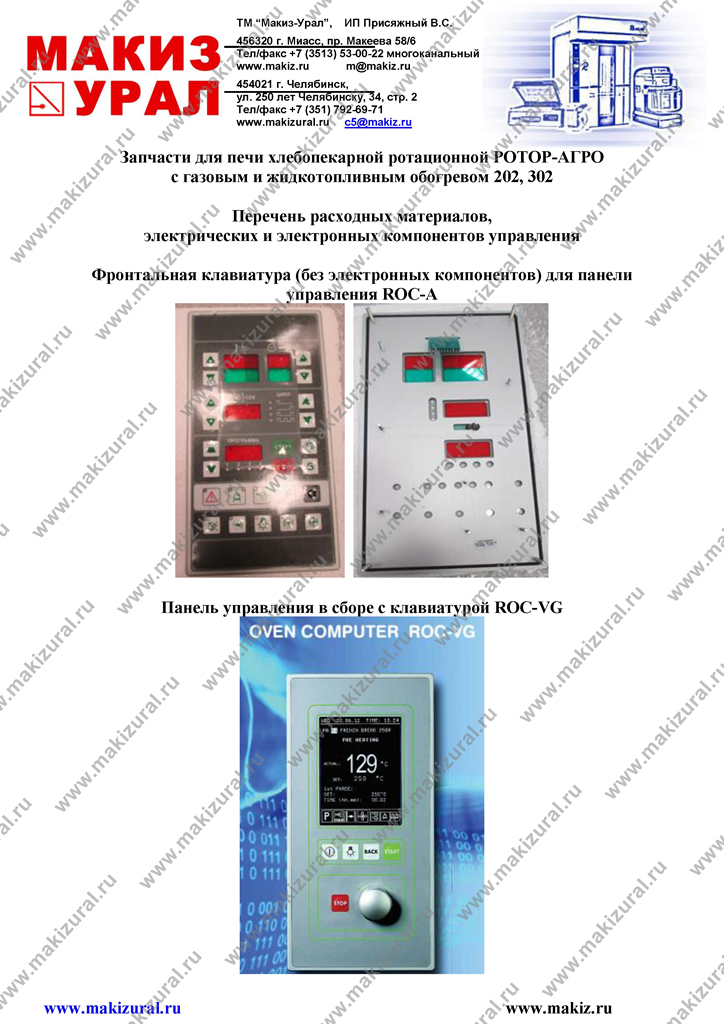

Фронтальная клавиатура (без электронных компонентов) для панели управления ROC-A.
Панель управления в сборе с клавиатурой ROC-VG.

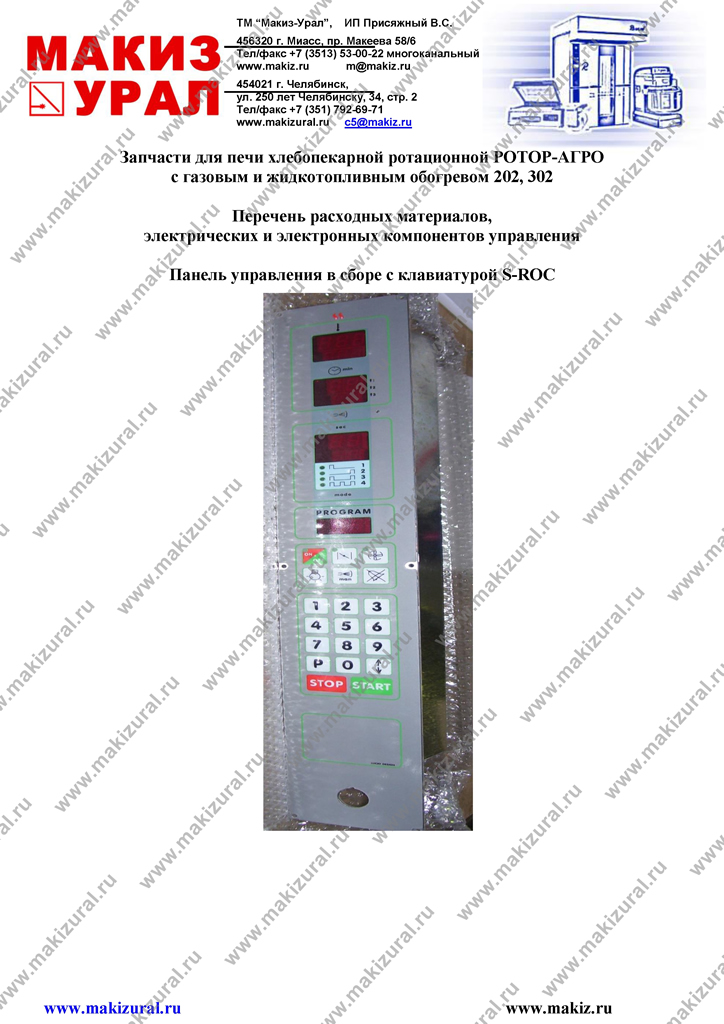

Панель управления в сборе с клавиатурой S-ROC

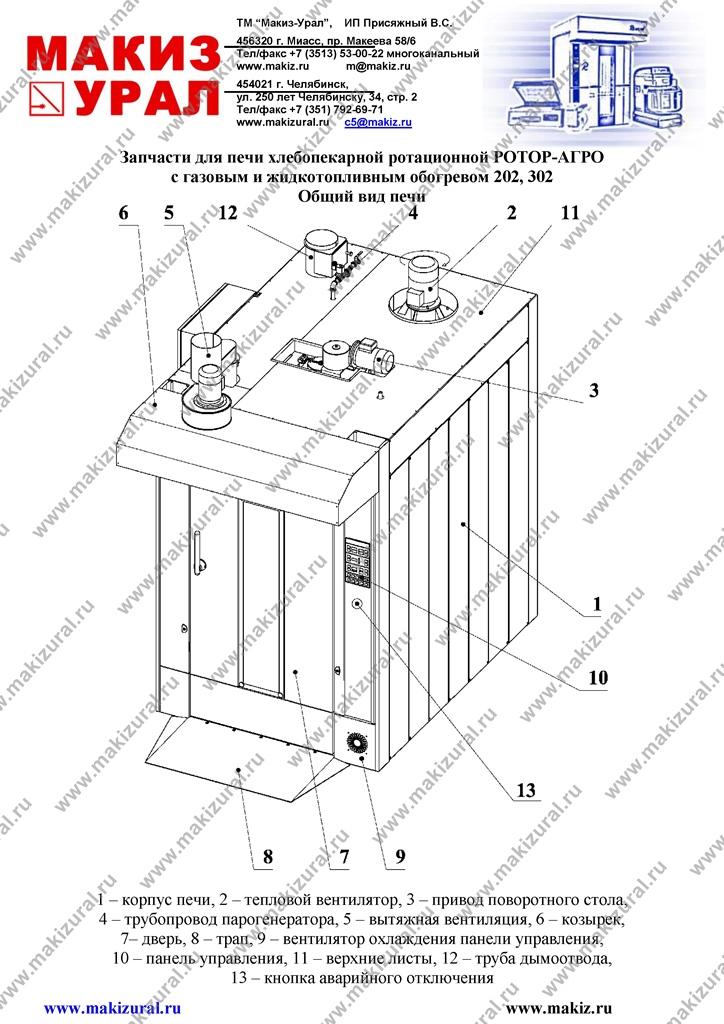

Общий вид печи

1 – корпус печи, 2 – тепловой вентилятор, 3 – привод поворотного стола, 4 – трубопровод парогенератора, 5 – вытяжная вентиляция, 6 – козырек, 7– дверь, 8 – трап, 9 – вентилятор охлаждения панели управления, 10 – па- нель управления, 11 – верхние листы, 12 – труба дымоотвода, 13 – кнопка аварийного отключения

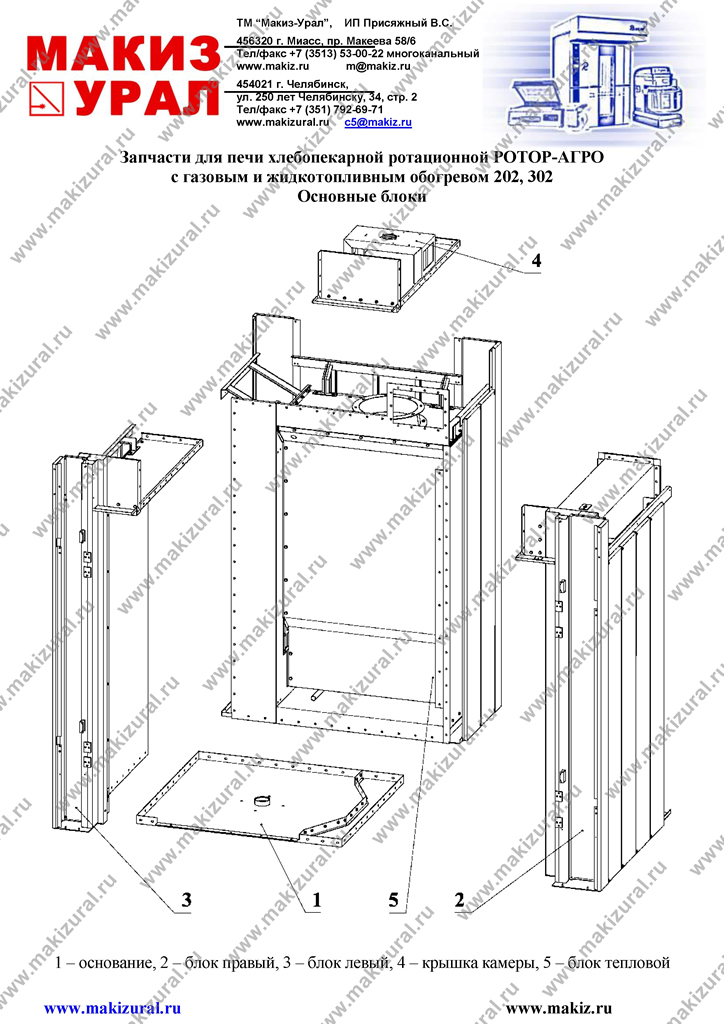

Основные блоки

1 – основание, 2 – блок правый, 3 – блок левый, 4 – крышка камеры, 5 – блок тепловой

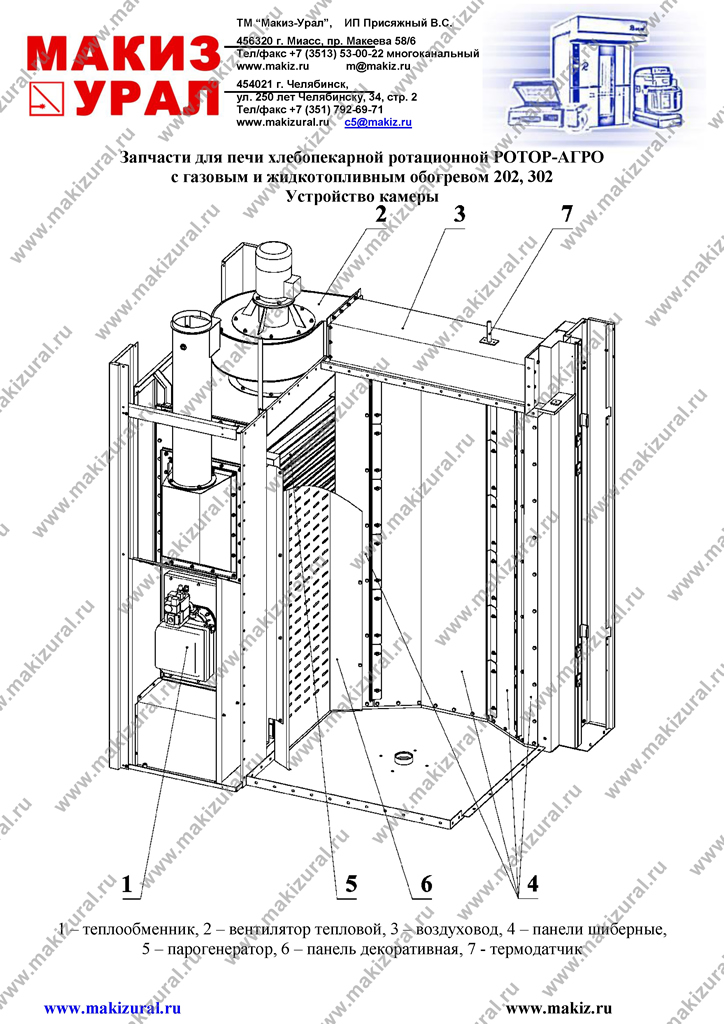

Устройство камеры

1 – теплообменник, 2 – вентилятор тепловой, 3 – воздуховод, 4 – панели шиберные, 5 – парогенератор, 6 – панель декоративная, 7 - термодатчик

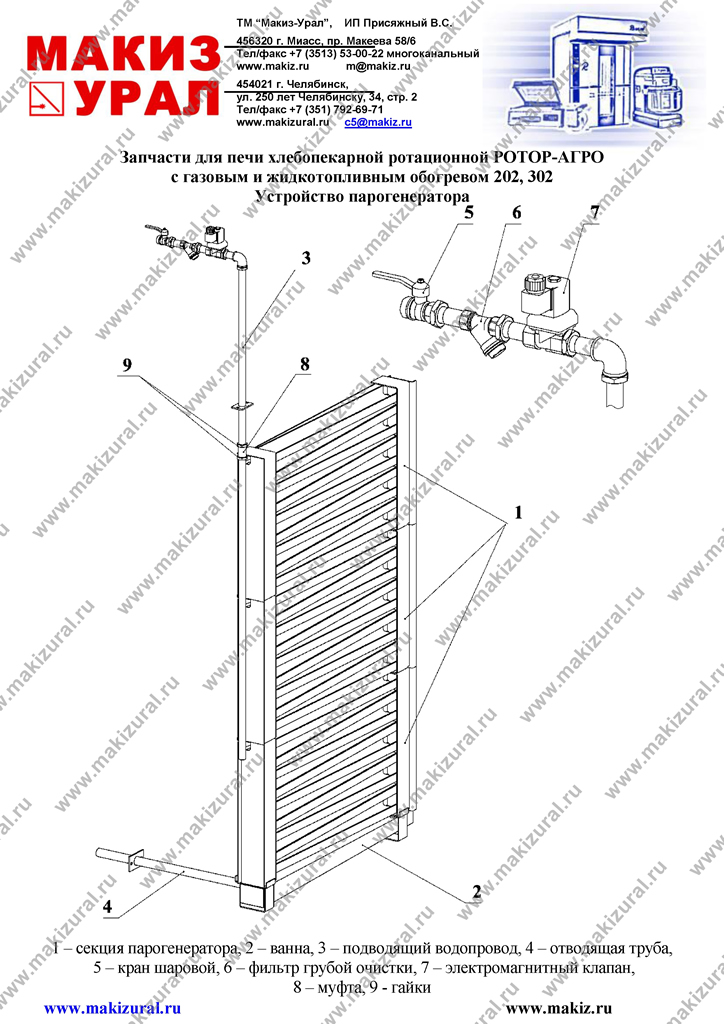

Устройство парогенератора

1 – секция парогенератора, 2 – ванна, 3 – подводящий водопровод, 4 – отводящая труба, 5 – кран шаровой, 6 – фильтр грубой очистки, 7 – электромагнитный клапан, 8 – муфта, 9 - гайки

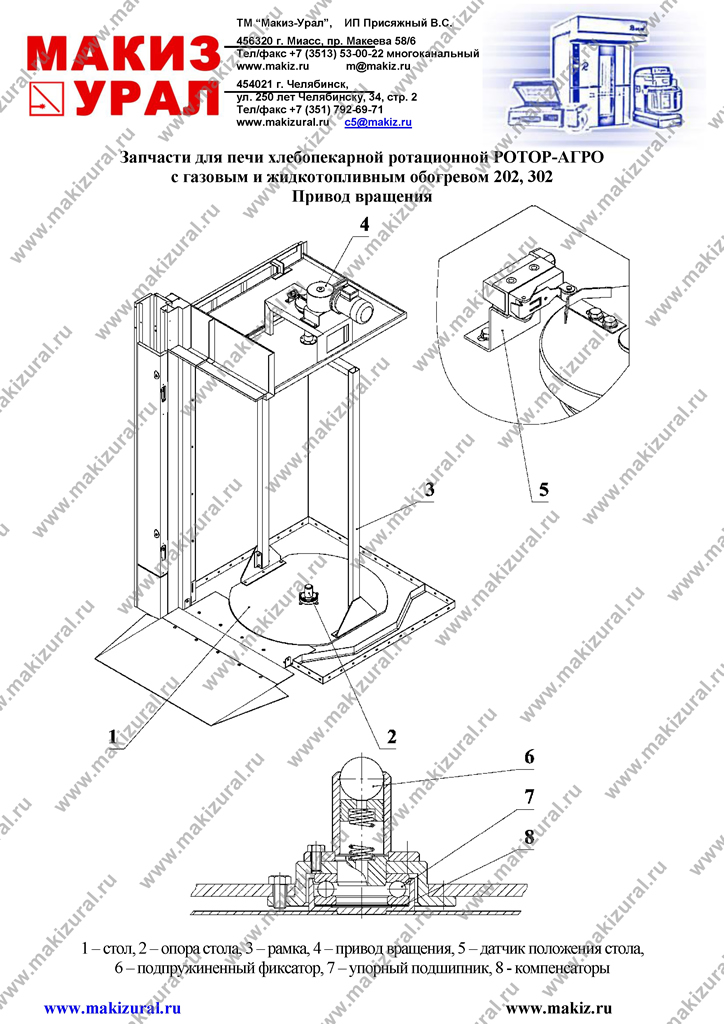

Привод вращения

1 – стол, 2 – опора стола, 3 – рамка, 4 – привод вращения, 5 – датчик положения стола, 6 – подпружиненный фиксатор, 7 – упорный подшипник, 8 - компенсаторы

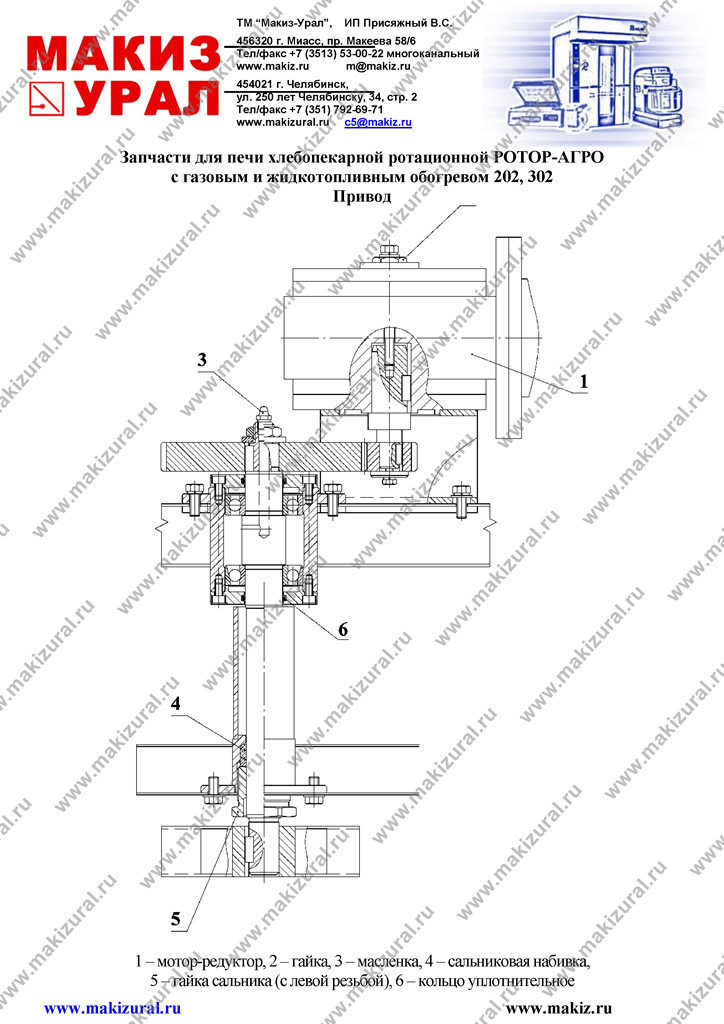

Привод

1 – мотор-редуктор, 2 – гайка, 3 – масленка, 4 – сальниковая набивка, 5 – гайка сальника (с левой резьбой), 6 – кольцо уплотнительное

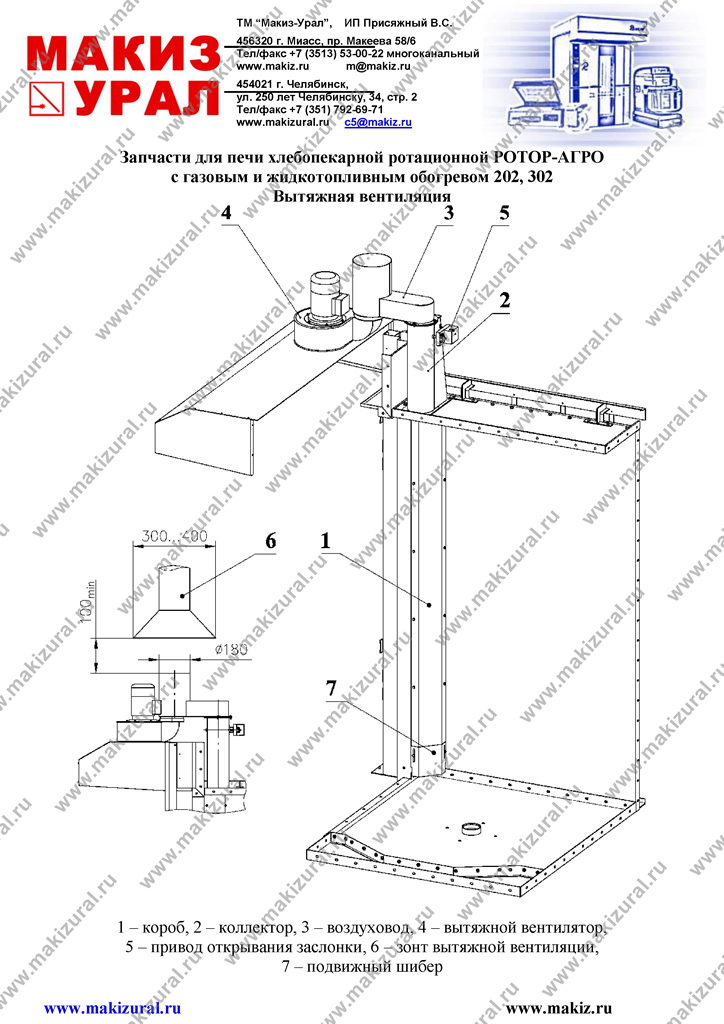

Вытяжная вентиляция

1 – короб, 2 – коллектор, 3 – воздуховод, 4 – вытяжной вентилятор, 5 – привод открывания заслонки, 6 – зонт вытяжной вентиляции. 7 – подвижный шибер

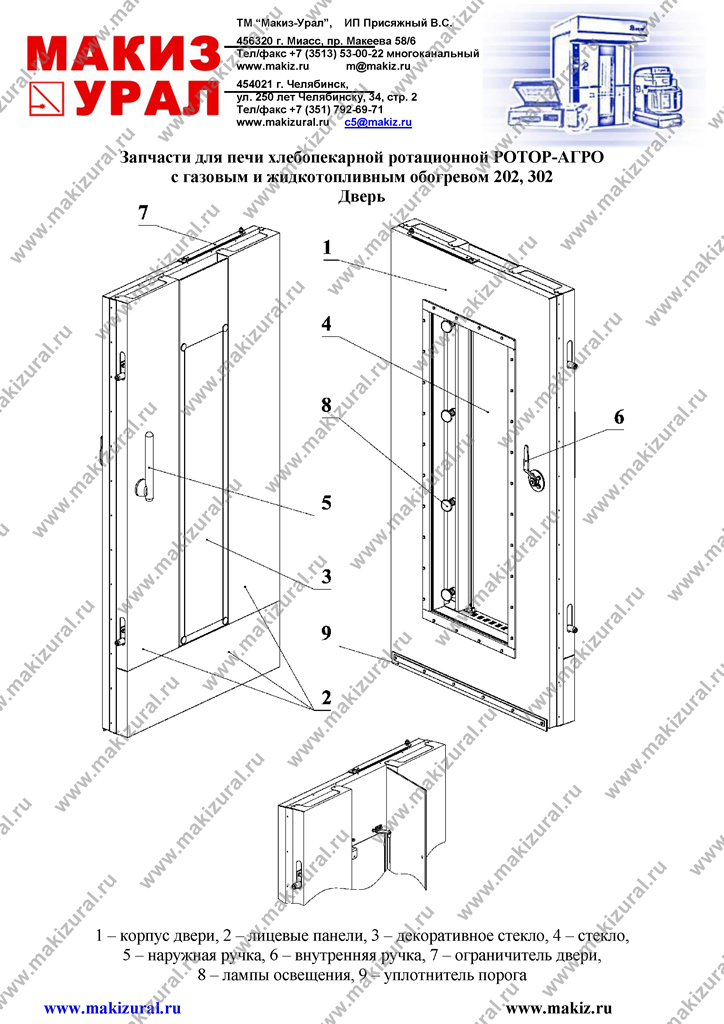

Дверь

1 – корпус двери, 2 – лицевые панели, 3 – декоративное стекло, 4 – стекло, 5 – наружная ручка, 6 – внутренняя ручка, 7 – ограничитель двери, 8 – лампы освещения, 9 – уплотнитель порога

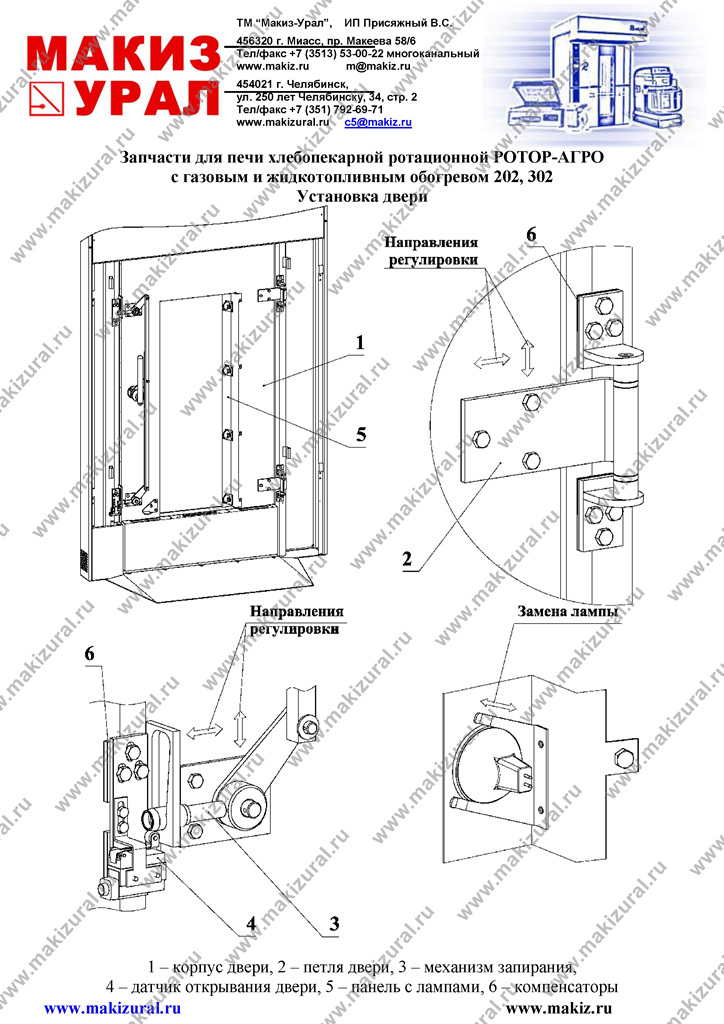

Установка двери

1 – корпус двери, 2 – петля двери, 3 – механизм запирания, 4 – датчик открывания двери, 5 – панель с лампами, 6 – компенсаторы




 : : : : : : : : : : : : : : :
