Запчасти АГРО ТВЗПО

 :::::


Запасные части для печей хлебопекарных ротационных РОТОР-АГРО с электрическим обогревом 202, 302 Э

Общий вид печи Основные блоки Устройство камеры
Устройство парогенератора Привод вращения Привод вращения тележки

Вытяжная вентиляция Дверь

Перечень расходных материалов, электрических и электронных компонентов управления

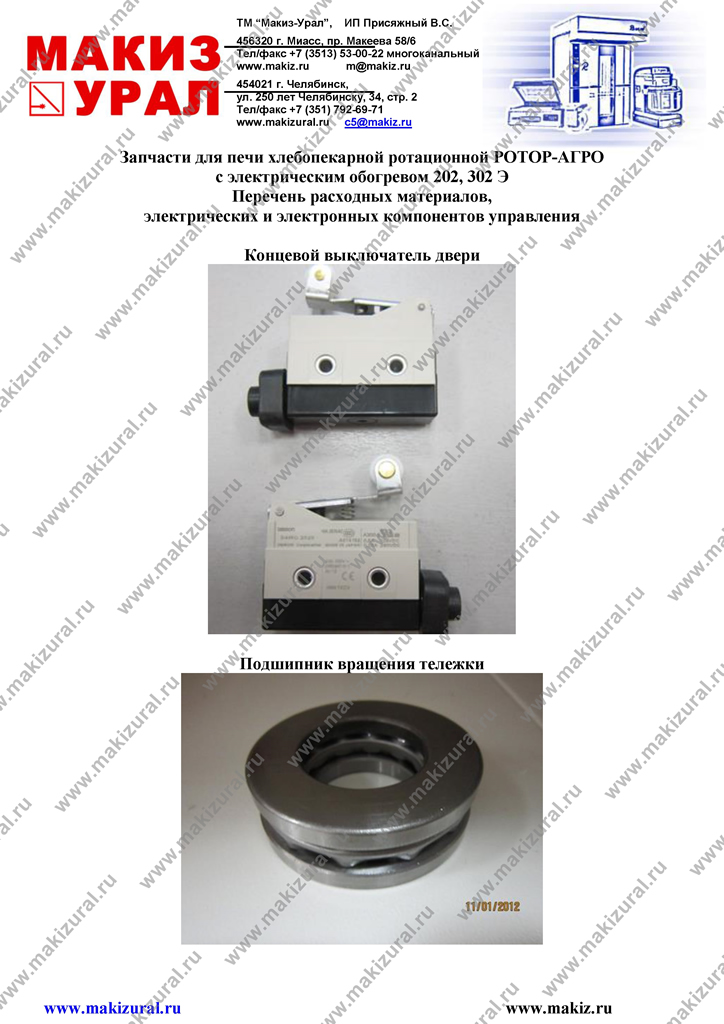

Концевой выключатель двери.
Подшипник вращения тележки.

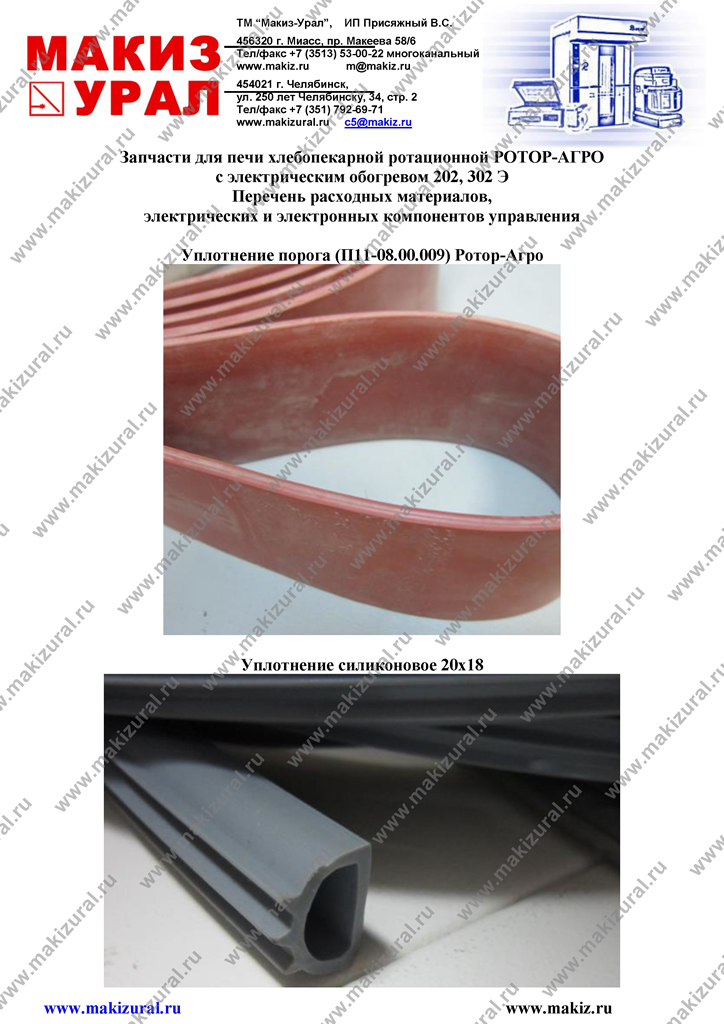

Уплотнение порога (П11-08.00.009) Ротор-Агро.
Уплотнение силиконовое 20х18.

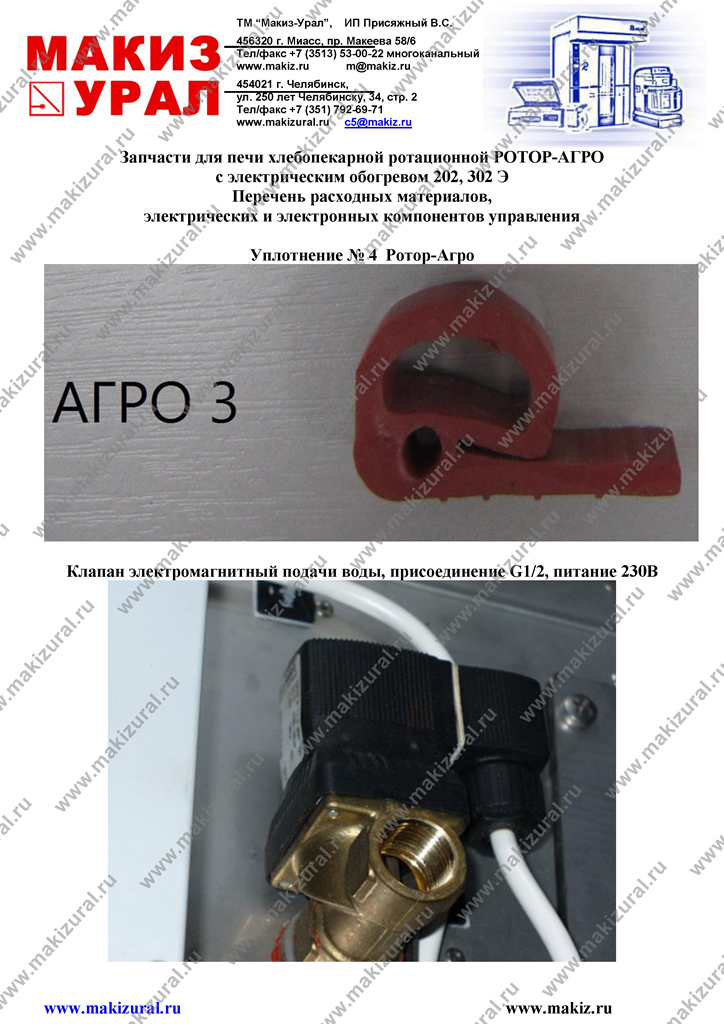

Уплотнение № 4  Ротор-Агро.
Клапан электромагнитный подачи воды, присоединение G1/2, питание 230В.

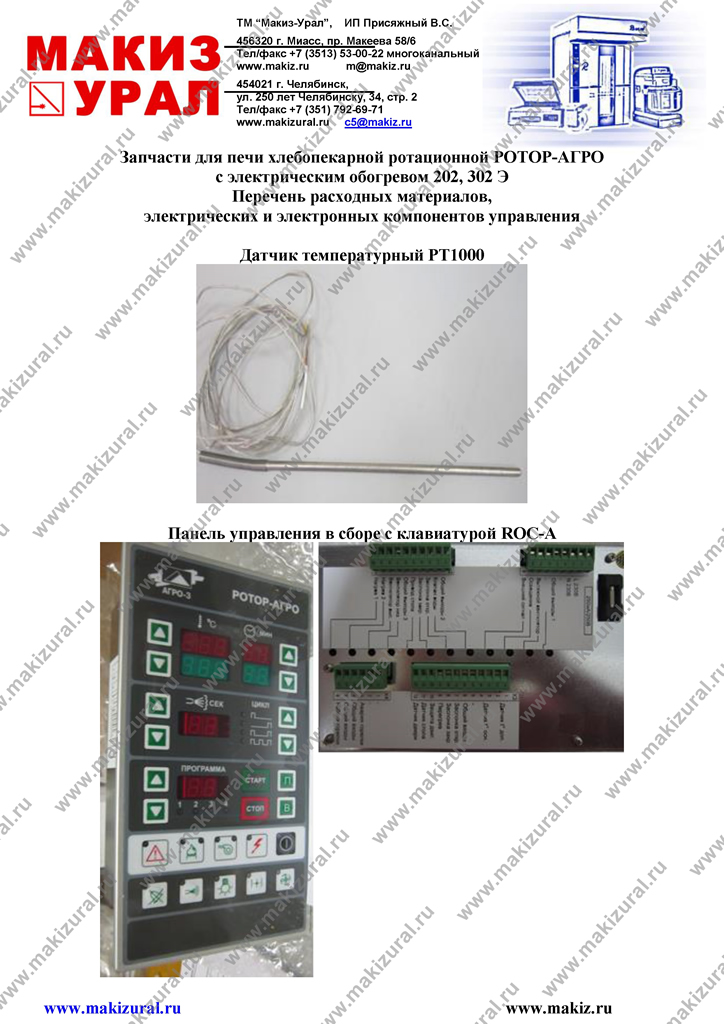

Датчик температурный РТ1000.
Панель управления в сборе с клавиатурой ROC-A.

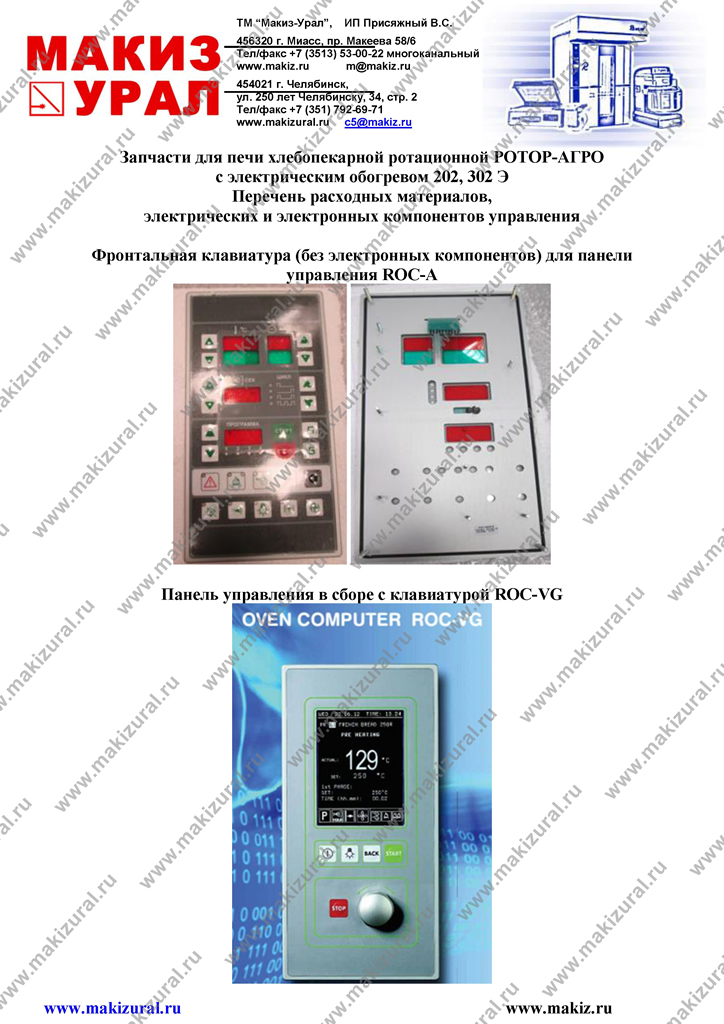

Фронтальная клавиатура (без электронных компонентов) для панели управления ROC-A.
Панель управления в сборе с клавиатурой ROC-VG.

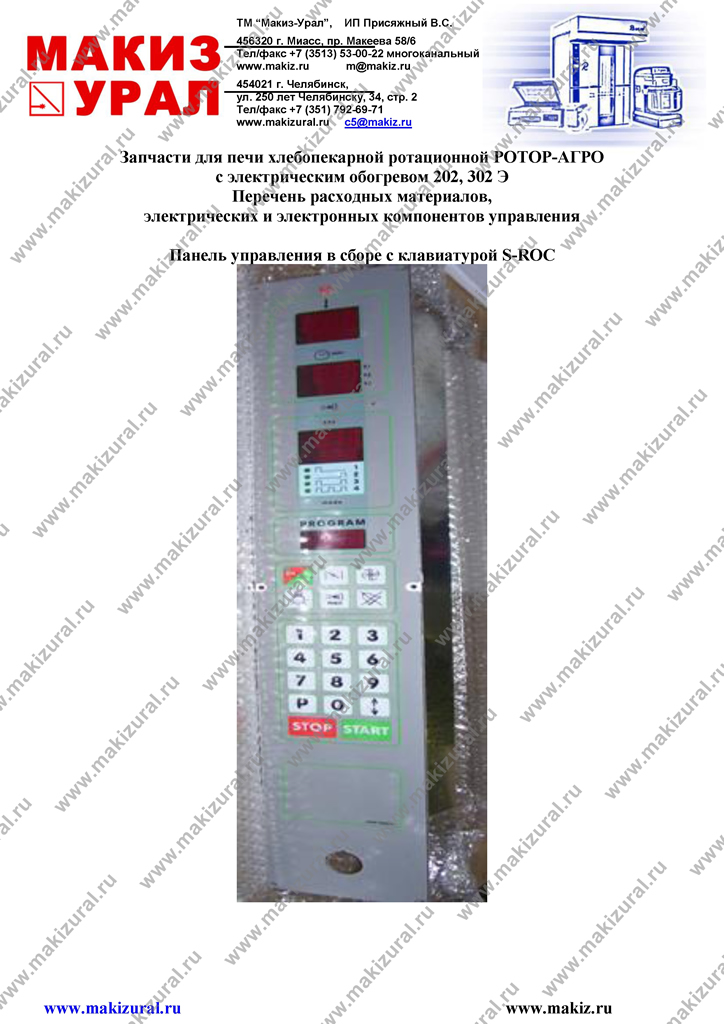

Панель управления в сборе с клавиатурой S-ROC

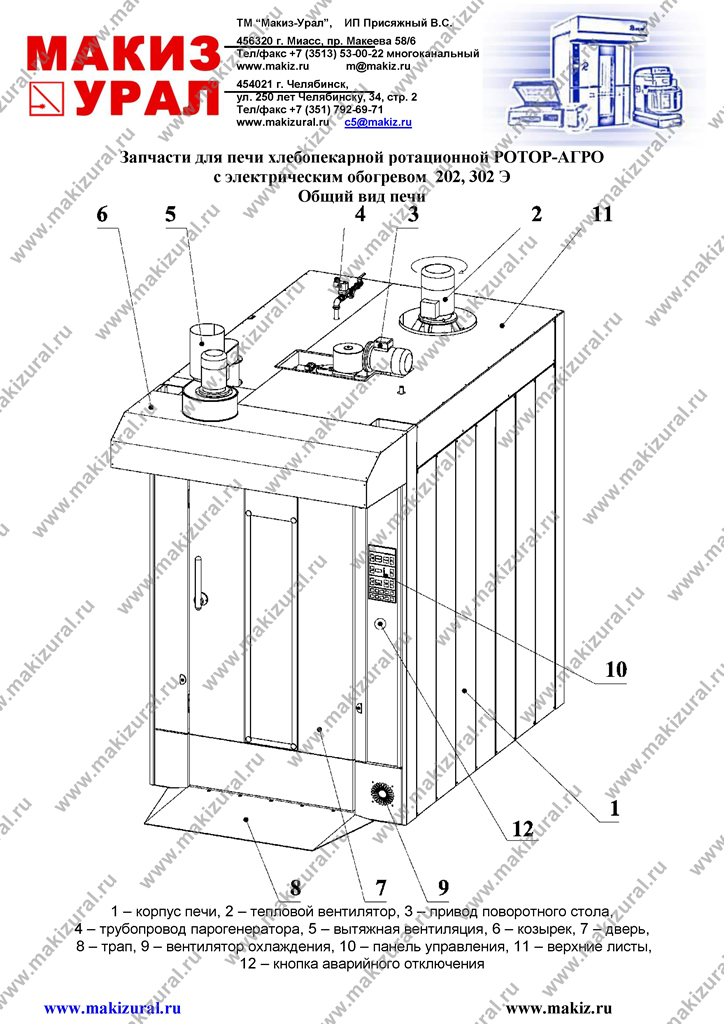

Общий вид печи

1 – корпус печи, 2 – тепловой вентилятор, 3 – привод поворотного стола, 4 – трубопровод парогенератора, 5 – вытяжная вентиляция, 6 – козырек, 7 – дверь, 8 – трап, 9 – вентилятор охлаждения, 10 – панель управления, 11 – верхние листы, 12 – кнопка аварийного отключения

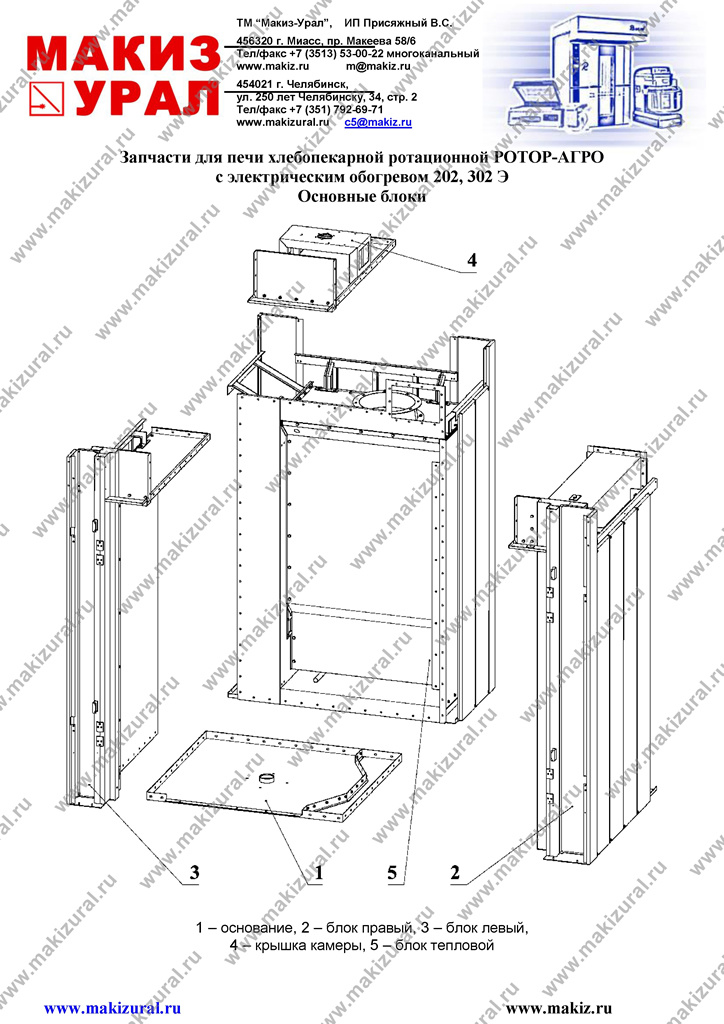

Основные блоки

1 – основание, 2 – блок правый, 3 – блок левый, 4 – крышка камеры, 5 – блок тепловой

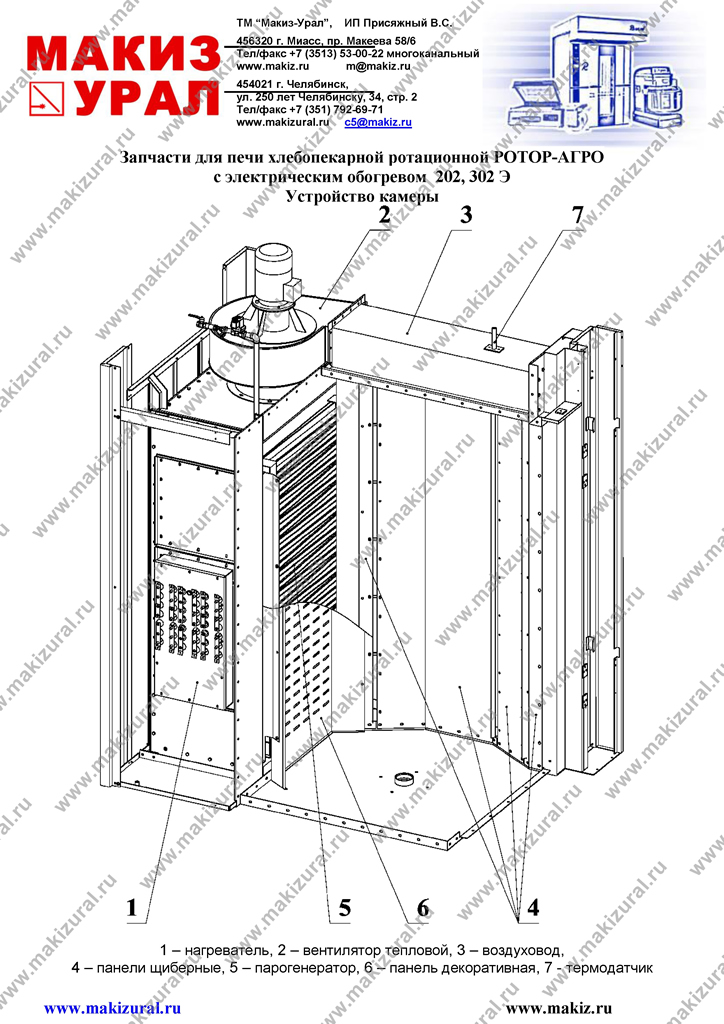

Устройство камеры

1 – нагреватель, 2 – вентилятор тепловой, 3 – воздуховод, 4 – панели щиберные, 5 – парогенератор, 6 – панель декоративная, 7 - термодатчик

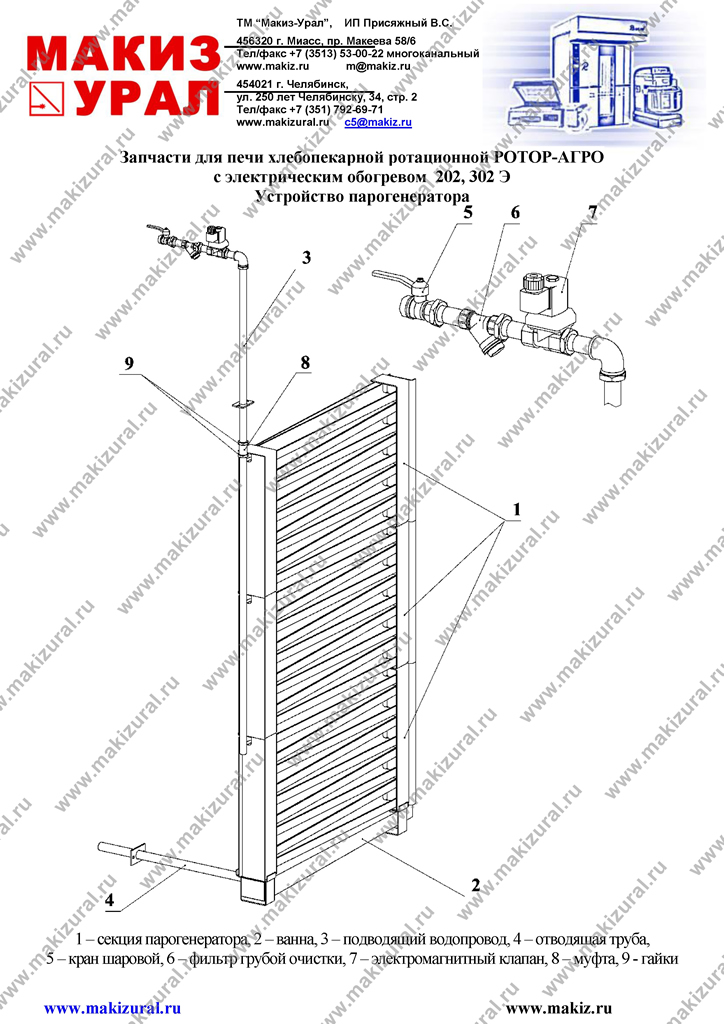

Устройство парогенератора

1 – секция парогенератора, 2 – ванна, 3 – подводящий водопровод, 4 – отводящая труба, 5 – кран шаровой, 6 – фильтр грубой очистки, 7 – электромагнитный клапан, 8 – муфта, 9 - гайки

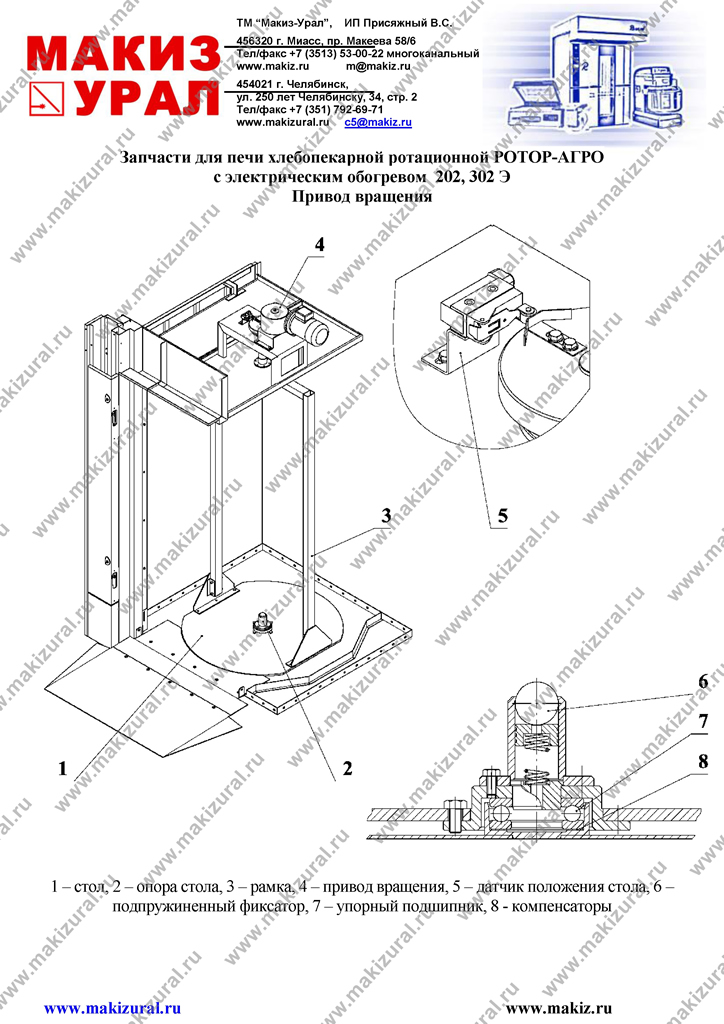

Привод вращения

1 – стол, 2 – опора стола, 3 – рамка, 4 – привод вращения, 5 – датчик положения стола, 6 – подпружиненный фиксатор, 7 – упорный подшипник, 8 - компенсаторы

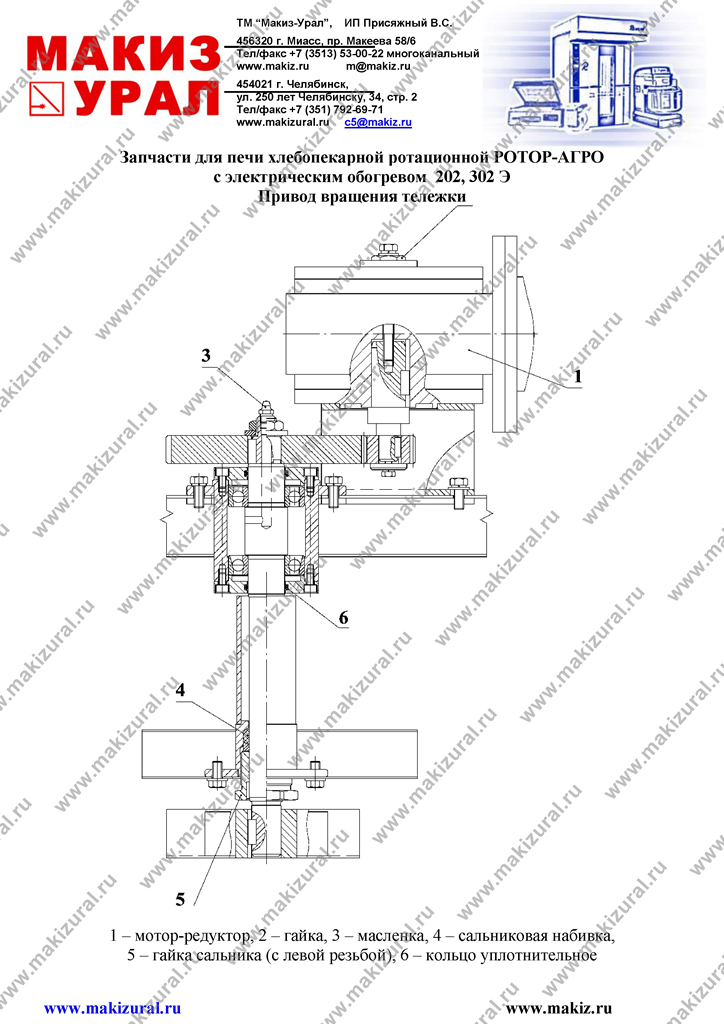

Привод вращения тележки

1 – мотор-редуктор, 2 – гайка, 3 – масленка, 4 – сальниковая набивка, 5 – гайка сальника (с левой резьбой), 6 – кольцо уплотнительное

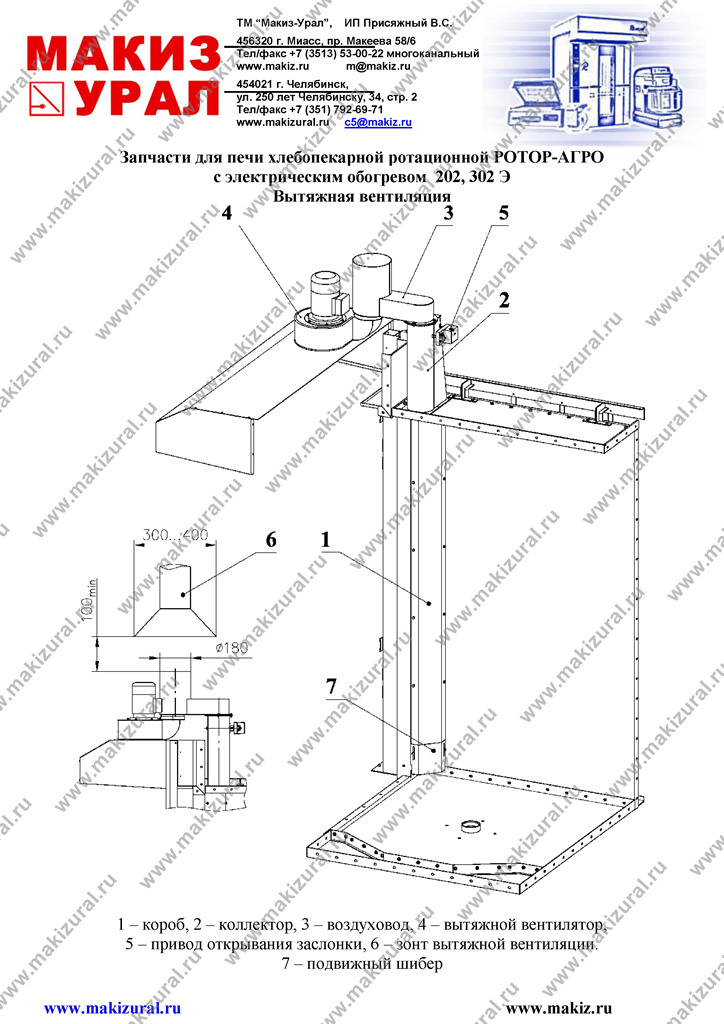

Вытяжная вентиляция

1 – короб, 2 – коллектор, 3 – воздуховод, 4 – вытяжной вентилятор, 5 – привод открывания заслонки, 6 – зонт вытяжной вентиляции. 7 – подвижный шибер

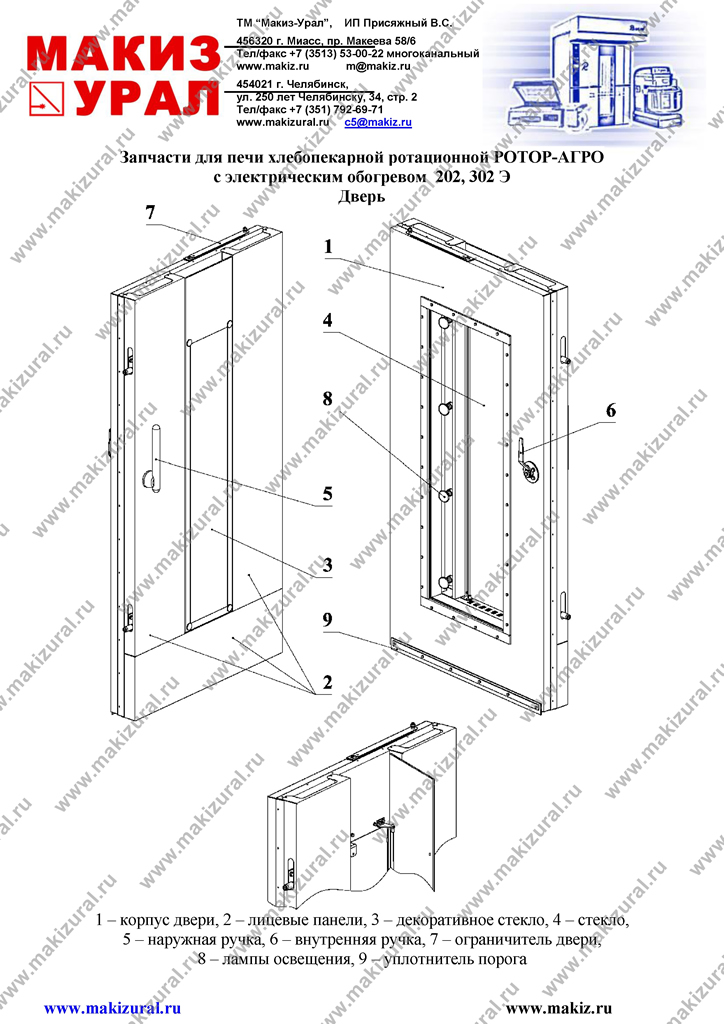

Дверь

1 – корпус двери, 2 – лицевые панели, 3 – декоративное стекло, 4 – стекло, 5 – наружная ручка, 6 – внутренняя ручка, 7 – ограничитель двери, 8 – лампы освещения, 9 – уплотнитель порога




 : : : : : : : : : : : : : : :
